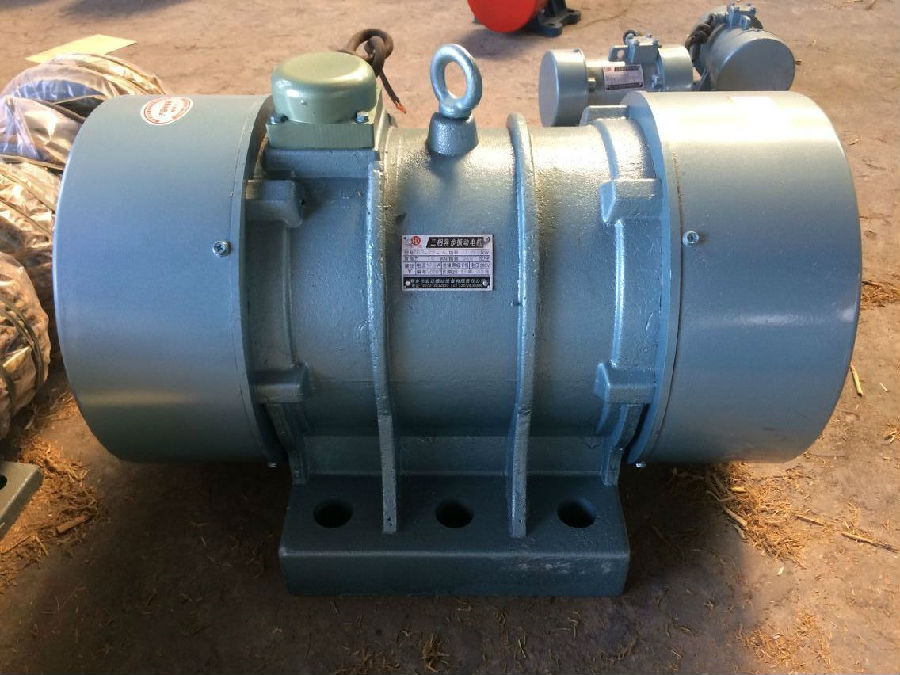

振动电机由特制电机外加激振重块构成。当电机通电旋转时,激振块发作激振力,通过电机底脚或法兰盘传递纵横振动机械。
特制电机由特制定子线包和转子轴构成,能承受高频振动;卧式振动电机选用四块扇形偏疼块作激振块,调度同轴端两块偏疼块的夹角,可以从零至最大调度振动电机的激振力;立式振动电机,选用两块偏疼块作为激振块,两轴端各一块,上轴端为固定偏疼块,下轴端为可调偏疼块。
在上下偏疼块的外侧各装有一组附加块,通过调度附加块的数量,可以分级调度振动电机的激振力。
振动电机通电旋转,股动电机轴两头的偏疼块,发作惯性激振力,该力是空间回转力,其幅值为Fm。
Fm=mrω2
m-偏疼块质量
r-偏疼块质心回转轴心的距离,即偏疼距
ω-电机旋转角度频率
ω=2πn/60
n—振动电机振次
惯性激振力通过振动电机轴承、底脚或法兰,传递给振动机械,即是该振动机械发作的激振力。
